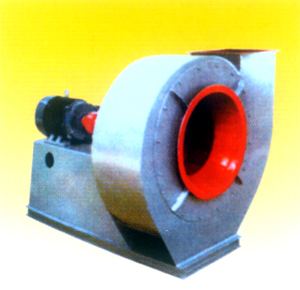

Y8-39 Y9-38型鍋爐離心引風機

Y8-39 Y9-38型鍋爐離心引風機

  • 所屬分類:
  • 產品編號:103643-146
  • 出品單位:周口風機廠
  • 瀏覽次數:12
  • 發布時間:2010/1/22 10:37:51
  • 產品概述

Y8-39、Y9-38型鍋爐離心引風機用途:

本風機均為聯軸器傳動方式,全部為絕大部分為聯軸器傳動方式,少數機型為皮帶傳動,適用于0.5噸-35噸出力的工業鍋爐以及窯爐、各種高溫引風的工況,普通碳鋼材質最高耐溫250攝氏度,特殊要求可定制耐高溫、耐腐蝕型,可耐酸堿,最高耐溫1150攝氏度。風機整機出廠均帶電機、整體支架、水冷傳動組和手動調風門。

Y8-39、Y9-38型鍋爐離心引風機特點:

Y8-39、Y9-38型鍋爐離心引風機是由葉輪、機殼、進風口、傳動組、調節門等組成。

1) 葉輪材料是Q345(16Mn),長短相間前向彎曲葉片,葉輪成型后經過靜、動平衡的校正,因此運行會很平穩可靠。

2) 進風口是制成收斂式流線形的整體結構,用螺栓與前蓋板組固定。

3) 機殼用鋼板焊接成蝸形殼整體。在蝸板上開有清灰門。方便我們清除葉片和機殼內的積灰,保證葉輪的平衡性和氣動性能。

4) 傳動組是由主軸、水冷軸承箱、聯軸器等組成。

5) 軸承箱上裝有溫度計和油位指示器,軸承箱內潤滑油采用全損耗系統用油L-AN46,加入油量按油位標志的要求。

6) 主軸是由優質的鋼制成的,采用的是滾動軸承,軸承箱有整體式和部分式兩種形式。部分機號采用的軸承箱形式:NO.4~ NO.6.3采用的是整體式軸承箱;NO.7.1~ NO.16采用的部分式軸承箱。兩種上均需通冷卻水。耗水量因工作溫度和環境溫度的不同而異,一般按0.5~m3/h考慮的。

7) 調節門是用來調節風機流量大小的裝置。調節門葉片花瓣形,軸向安裝在進風口前面。由于采用了外部傳動的結構,轉動靈活方便。調節范圍由全閉到全開。

Y8-39、Y9-38型鍋爐離心引風機性能:

引風機性能按氣體溫度為200℃,大氣壓力為101325Pa,氣體密度為0.745kg/m3的煙氣介質計算。

當前工業鍋爐系列較多,燃用煤質優劣懸殊,配用的除塵器、省煤器阻力不一,所需的引風機的風量、風壓差異較大?紤]到風機的經濟性和適應性,故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。

1、本風機制成單吸入。機號有No4、No4.5、No5、No5.6、No6.3、No7.1、No8、No9、No10、No11.2、No12.5、No14、No16十三個機號。

2、本風機又可制成順時針旋轉和逆時針旋轉兩種形式,從傳動部正視風機,如葉輪順時針旋轉者稱為右旋風機,以右表示,反之稱左旋風機,以左表示。

3、風機的出口位置以機殼的出口角度表示,右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度,我廠有實力為您“點菜”設計,精心制造,直到您滿意為止。

  性能表中提供的參數。引風機性能按氣體溫度為200℃,大氣壓力為101325Pa,氣體密度為0.745kg/m³的煙氣介質計算。當前工業鍋爐系列較多,燃用煤質優劣懸殊,配用的除塵器、省煤器阻力不一,所需的引風機的風量、風壓差異較大?紤]到風機的經濟性和適應性,故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。

性能參數



產品型號

轉速r/min

序號

全 壓 Pa

流量 m³/h

電  動  機

型  號

功率 kW

Y9-38 № 4 D

2900

1

2323~2450

3297~4946

Y132S1-2

5.5

2

2421~2283

5495~6594

Y132S2-2

7.5

Y9-38 № 4.5 D

2900

1

2940~3058

4695~7824

Y160M1-2

11

2

2999~2891

8607~9389

Y160M2-2

15

Y9-38 № 5 D

2900

1

3636~3851

6440~8587

Y160M2-2

15

2

3832~3567

9660~12880

Y180M-2

22

Y9-38 № 5.6 D

2900

1

4557~4802

9048~13571

Y200L1-2

30

2

4733~4635

15079~16589

Y200L2-2

37

3

4479

18095

Y225M-2

45

Y9-38 № 6.3 D

1450

1

1441~1519

6441~9662

Y132M-4

7.5

2

1499~1421

10735~12882

Y160M-4

11

Y9-38 № 7.1 D

1450

1

1833~1931

9220~10756

Y160M-4

11

2

1940~1862

12293~16903

Y160L-4

15

3

1803

18439

Y180M-4

18.5

Y9-38 № 8 D

1450

1

2323~2460

13189~17585

Y180M-4

18.5

2

2450~2283

19783~26378

Y200L-4

30

Y9-38 № 9 D

1450

1

2940~3097

18779~28168

Y225S-4

37

2

3058~2891

31298~37558

Y250M-4

55

Y9-38 № 10 D

1450

1

3636~3832

25760~30053

Y250M-4

55

2

3851~3773

34346~42933

Y280S-4

75

3

3695~3507

47226~51519

Y280M-4

90

Y9-38 №11.2 D

960

1

1999~2117

23961~31947

Y225M-6

30

2

2107~2087

35941~39934

Y250M-6

37

3

2038~1960

43928~47921

Y280S-6

45

1450

1

4557~4831

36190~48254

Y315S-4

110

2

4802~4733

54286~60317

Y315M-4

132

3

4015~4479

66349~72381

Y315L1-4

160

Y9-38 №12.5 D

730

1

1441~1529

25329~33773

Y225M-8

22

2

1519~1411

37994~50659

Y280S-8

37

960

1

2489~2636

33310~44413

Y280M-6

55

2

2617~2528

49965~61068

Y315S-6

75

3

2240

66620

Y315M-6

90

Y9-38 № 14 D

730

1

1803~1901

35586~53379

Y280M-8

45

2

1872~1833

59310~65241

Y315S-8

55

3

1774

71172

Y315M-8

75

960

1

3126~3303

46798~62397

Y315M-6

90

2

3293~3175

70197~85796

Y315L2-6

132

3

3067

93596

Y355M1-6

160

Y9-38 № 16 D

730

1

2362~2499

53120~70826

Y315M-8

75

2

2479~2401

78679~97386

Y315L2-8

110

3

2313

106239

Y355M2-8

132

960

1

4077~4292

69856~104784

Y355M3-6

200

2

4234~4145

116426~128069

Y355L3-6

250

3

4802

139712

JS137-6

280
