W5-48高溫離心風機型號風量參數

2021.12.15

W5-48高溫離心風機的用途:

W5-48高溫離心風機是一種高效、低噪音的風機。主要用于輸送不自燃、對人體無害、對鋼材和氣體中所含粉塵無腐蝕性的高溫氣體。并且硬顆粒不超過150 mg/m³。

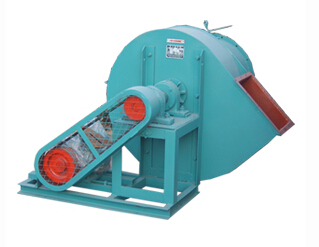

W5-48型高溫離心風機

W5-48型高溫離心風機結構:

(1)葉輪:由12片平背斜葉片、圓弧錐形前盤、平后盤焊接而成。材質為耐熱不銹鋼。葉輪經過動靜平衡及超速試驗。

(2)進風口:匯聚流線,固定在風機的進風口側。

(3)機殼:用鋼板焊接成蝸殼體,箱體可做成全結構或二、三式結構。對于引風,蝸牛形板適當加厚,以提高其耐磨性。

(4)傳動組:由主軸、水冷裝置、軸承等組成。

W5-48型高溫離心風機外形:

(1)風機為單吸,機號為No.5.5、6、6.3、10、11.5、12.5等。

(2)風機的出口位置用外殼的出口角度表示。左右旋轉可以做0°、90°、180°。如有需要,可在45°、135°、225°、270°左右出水方向進行。用戶下單時除了要注明左右旋轉外,還必須注明出風口的角度。

(3).風扇可以變成左右旋轉兩種方式。從電機的一端看,如果葉輪順時針旋轉,則稱為右旋風扇,用“右”表示;如果它逆時針旋轉,則稱為左旋風機。 用“左”表示。

(4)風機傳動有C型和D型,C型和D型分別代表皮帶輪傳動和聯軸器傳動。

W5-48型高溫離心風機參數

機號

轉速

全 壓

流量

電 動 機



r / min

Pa

m³/h

型號

功率 KW

5.5

2900

1983-1354

7140-13200

Y160M2-2

15

2900

1553-1060

7140-13200

Y160M2-2

15

2530

1509-1030

6229-11515

Y160M1-2

11

6

2900

2356-1609

9260-11515

Y180M-2

22

6.3

2240

1955-1336

8280-15245

Y160L-2

18.5

10

1450

1647-1124

21500-39500

Y225S-4

37

11.5

1450

2724-1883

32600-6000

Y280S-4

75

12.5

1180

2142-1612

34097-62906

Y250M-4

55

更多產品知識請訪問周口風機官網:cross-origin.com  阿里巴巴旺鋪:https://tygfj.1688.com   手機:15539485098  電話:0394-8520911   劉經理
