C4-73排塵風機

2021.01.14



周口風機生產的C4-73排塵風機為排送灰塵,纖維等氣體的排塵風機設備嗎,下面周口風機廠為大家詳解C4-73排塵風機

排塵風機

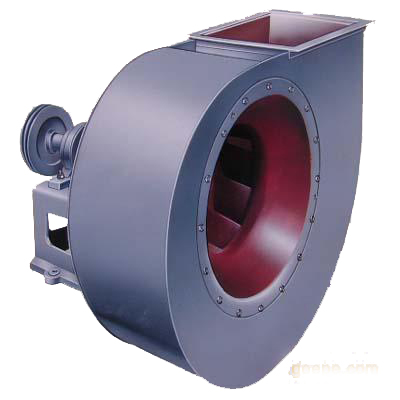

C4-73排塵風機

型號:C4-73-11型排塵離心通風機

產品別名:C4-73-11型排塵離心通風機

風機壓力:高壓風機

氣流方向:離心風機

材質: 鐵殼風機

用途:管道風機

性能:耐磨風機

類型:引風機

C4-73排塵風機用途


C4-73-11型離心通風機為排送含有塵埃,木質碎屑,細碎纖維等氣體的用設備,也可作為一般通風用。(如排送硬質顆粒時必須在風機進口前加除塵裝置)。
二、風機的結構形式
C4-73-11型離心通風機主要由葉輪、機殼、進風口、機架傳動部分與電機組成。
葉輪部分由12個后傾的機翼形葉片,曲線型前盤和平板后盤組成。葉片、前盤、后盤均采用16錳鋼板制造,整個葉輪經過動、靜平衡校正,空氣性能良好,效率高,運轉平穩。
機殼做成整體,葉輪的安裝,拆卸由機殼的一側進行。
進風口做成整體,裝于風機的側面。與軸平行的截面為曲線形狀,能使氣體順利進入葉輪,且損失較小。
傳動部分由主軸、軸承箱、滾動軸承、皮帶輪而組成。風機可制成右旋轉和左旋轉兩種形式。從皮帶輪一端正視,葉輪按順時針方向旋轉,稱為右旋轉風機,以“右”表示。按逆時針旋轉,稱為左旋轉風機,以“左”表示。
風機的出口位置,以機殼的出口角度表示,調節范圍在0度—225度之間,間隔45度。出廠時均做成一種形式,使用單位根據需要再安裝成所要求的角度。訂貨可不需注明。
風機采用三角皮帶傳動,如用戶在壓力與流量上有改變的要求時,可根據性能表上的規定自行調整。表3

C4-73排塵風機性能參數

機號

轉速

配用電機

流量

全壓

(No)

(r/min)

(Kw-P)

(m³/h)

(Pa)

3.6C

4000

7.5-2

4250-7760

3138-1863

3150

4.0-2

3100-5750

1863-1127

2500

2.2-2

2640-4870

1225-735

2240

1.5-2

2380-4350

1029-588

1800

0.75-4

1930-3510

637-392

1600

0.75-4

1725-3150

490-294

4.5C

3550

41685

7400-13500

3922-2255

2800

7.5-2

5800-10500

2451-1422

1800

2.2-2

3700-6800

980-588

1400

1.1-4

2900-5300

608-362

5.5C

2800

41692

10600-19350

3667-2177

2240

41945

8400-15350

2314-1372

1800

5.5-2

6800-12400

1471-872

1400

41700

5260-9650

902-539

1120

1.5-2

4220-7700

578-343

更多產品知識請訪問周口風機官網:cross-origin.com  阿里巴巴旺鋪:https://tygfj.1688.com   手機:15539485098  電話:0394-8520911   劉經理
