周口風機解讀5-29型高壓離心通風機

2020.12.19



周口風機5-29型高壓離心通風機用途

   周口風機生產的5-29型高壓離心通風機用以輸送,吸引空氣及輸送無腐蝕性,不自燃,不含有粘性物質的氣體。尤其適用于棉絨加工輸送,亦可用于沖天爐吹煉。輸送介質的溫度,一般不超過80℃。介質中所含塵土及硬質結顆粒不大于150mg/m³。該類型風機具有效率高,能耗低,是目前國內在高壓風機中較理想的風機。

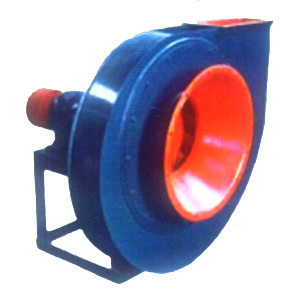

周口風機5-29型高壓離心通風機

周口風機5-29型高壓離心通風機結構

5-29型高壓離心通風機的傳動方式為A、C式兩種。

   5-29型高壓離心通風機C式風機中,主要由葉輪、機殼、進風口、傳動部分、支架等組成;A式風機中,風機和電動機直接連接。葉輪:由12片后向,錐形,單園弧等厚葉片,葉片和前盤、后盤三者焊接,中盤和后盤采用鉚接,葉輪制造完成后靜、動平衡校正、空氣動力性能良好,效率高,運轉平穩、安全可靠。傳動部分:由主軸、軸承箱、皮帶輪等組成。主軸由優質碳鋼制成,在灰鐵鑄件的軸承箱內裝有滾動軸承,以支承葉輪并使其安全運轉。支架:可能普通角鋼和鋼板焊接而成,以使其可靠的支承風機與地基基礎連接。機殼:用普通鋼板焊接成蝸形殼的整體。進風口:是裝于風機的側面的整體焊接件,與軸向平行的截面為前錐形后接曲線狀,能使氣體損失較小的順利進入葉輪。

周口風機5-29型高壓離心通風機型式

   5-29型高壓離心通風機為單吸入,機號有No5.5、6.5、7.5、8.5等4種機號。5-29型高壓離心通風機可制成右轉和左轉兩種形式,從電動機端正視,葉輪按順時針方向旋轉稱右旋風機,以“右”表示;按逆時針方向旋轉稱左旋風機,以“左”表示。風機的出口位置,以機殼的出口角度表示,“左”、“右”均可制成0、45、90、135、180、225共六種角度!

周口風機5-29型高壓離心通風機參數

機 號

轉 速 (r/min)

配用電機  (Kw-P)

流 量 (m³/h)

全 壓 (Pa)

7.5C

3150

13547

6886-7869

11010-10787

16469

8853-11804

10495-9108

20121

12788-13772

8545-795 1

2800

30-2

6121-9618

8699-7628

13547

10493-12241

7196-6282

2500

41692

7026-8588

6611-6081

30-2

9368-10930

5737-5008

2240

41685

4897-6995

5568-5120

18.5-2

7695-9093

4882-4021

2000

41945

4372-6870

4438-3892

41685

7495-8744

3672-3005

1800

7.5-2

3935-5621

3595-3306

41945

6183-7869

3152-2596

8.5C

2950

20121

9385-12068

12403-11823

27426

13407-18770

11406-8957

2450

13547

7795-11136

8555-7867

16469

12250-15590

7500-6178

2100

41692

6681-9544

6286-5781

30-2

10498-13362

5512-4540

1800

15.2

5727-8182

4618-4247

18.5-2

9000-11455

4048-3335



注意:訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數,有特殊要求請?zhí)貏e標注。
